Teoría de Acotación:


ACOTACION

La acotación es el proceso de anotar, mediante líneas, cifras, signos y símbolos, las mediadas de un objeto, sobre un dibujo previo del mismo, siguiendo una serie de reglas y convencionalismos, establecidos mediante normas.

La acotación es el trabajo más complejo del dibujo técnico, ya que para una correcta acotación de un dibujo, es necesario conocer,  no solo las normas de acotación, sino también, el proceso de fabricación de la pieza, lo que implica un conocimiento de las máquinas-herramientas a utilizar para su mecanizado. Para una correcta acotación, también es necesario conocer la función adjudicada a cada dibujo, es decir si servirá para fabricar la pieza, para verificar las dimensiones de la misma una vez fabricada, etc.

Por todo ello, aquí daremos una serie de normas y reglas, pero será la práctica y la experiencia la que nos conduzca al ejercicio de una correcta acotación.


  • Principios generales de acotación
  Con carácter general se puede considerar que el dibujo de una pieza o mecanismo, está correctamente acotado, cuando las indicaciones de cotas utilizadas sean las mínimas, suficientes y adecuadas, para permitir la fabricación de la misma. Esto se traduce en los siguientes principios generales:
  •   Una cota solo se indicará una sola vez en un dibujo, salvo que sea indispensable repetirla.
  •  No debe omitirse ninguna cota. Las cotas se colocarán sobre las vistas que representen más claramente los elementos correspondientes.
  •   Todas las cotas de un dibujo se expresarán en las mismas unidades, en caso de utilizar otra unidad, se expresará claramente, a continuación de la cota.
  • No se acotarán las dimensiones de aquellas formas, que resulten del proceso de fabricación.
  • Las cotas se situarán por el exterior de la pieza. Se admitirá el situarlas en el interior, siempre que no se pierda claridad en el dibujo.
  • No se acotará sobre aristas ocultas, salvo que con ello se eviten vistas adicionales, o se aclare sensiblemente el dibujo. Esto siempre puede evitarse utilizando secciones.
  • Las cotas se distribuirán, teniendo en cuenta criterios de orden, claridad y estética.
  • Las cotas relacionadas. como el diámetro y profundidad de un agujero, se indicarán sobre la misma vista.
  • Debe evitarse, la necesidad de obtener cotas por suma o diferencia de otras, ya que puede implicar errores en la fabricación.

  • Elementos que intervienen en la acotación.
En el proceso de acotación de un dibujo, además de la cifra de cota, intervienen líneas y símbolos, que variarán según las características de la pieza y elemento a acotar.

Todas las líneas que intervienen en la acotación, se realizarán con el espesor más fino de la serie utilizada.

Los elementos básicos que intervienen en la acotación son:

- Líneas de cota: Son líneas paralelas a la superficie de la pieza objeto de medición.

- Cifras de cota: Es un número que indica la magnitud. Se sitúa centrada en la línea de cota. Podrá situarse en medio de la línea de cota, interrumpiendo esta, o sobre la misma, pero en un mismo dibujo se seguirá un solo criterio.

- Símbolo de final de cota: Las líneas de cota serán terminadas en sus extremos por un símbolo, que podrá ser una punta de flecha, un pequeño trazo oblicuo a 45º o un pequeño círculo.


- Líneas auxiliares de cota: Son líneas que parten del dibujo de forma perpendicular a la superficie a acotar, y limitan la longitud de las líneas de cota. Deben sobresalir ligeramente de las líneas de cota, aproximadamente en 2 mm. Excepcionalmente, como veremos posteriormente, pueden dibujarse a 60º respecto a las líneas de cota.


- Líneas de referencia de cota: Sirven para indicar un valor dimensional, o una nota explicativa en los dibujos, mediante una línea que une el texto a la pieza. Las líneas de referencia, terminarán:
a)    En flecha, las que acaben en un contorno de la pieza.
b)   En un punto, las que acaben en el interior de la pieza.
c)    Sin flecha ni punto, cuando acaben en otra línea.
La parte de la línea de referencia don se rotula el texto, se dibujará paralela al elemento a acotar, si este no quedase bien definido, se dibujará horizontal, o sin línea de apoyo para el texto.



- Símbolos: En ocasiones, a la cifra de cota le acompaña un símbolo indicativo de características formales de la pieza, que simplifican su acotación, y en ocasiones permiten reducir el número de vistas necesarias, para definir la pieza. Los símbolos más usuales son:




  • Clasificación de cotas
Existen diferentes criterios para clasificar las cotas de un dibujo, aquí veremos dos clasificaciones que se consideran básicas, e idóneas para quienes se inician en el dibujo técnico.

En función de su importancia, las cotas se pueden clasificar en:

- Cotas funcionales (F): Son aquellas cotas esenciales, para que la pieza pueda cumplir su función.
- Cotas no funcionales (NF): Son aquellas que sirven para la total definición de la pieza, pero no son esenciales para que la pieza cumpla su función.
- Cotas auxiliares (AUX): También se les suele llamar "de forma". Son las cotas que dan las medidas totales, exteriores e interiores, de una pieza. Se indican entre paréntesis. Estas cotas no son necesarias para la fabricación o verificación de las piezas, y pueden deducirse de otras cotas.

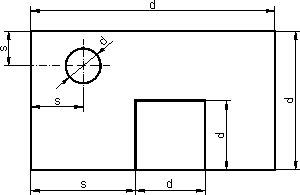

En función de su cometido en el plano, las cotas se pueden clasificar en:

- Cotas de dimensión (d): Son las que indican el tamaño de los elementos del dibujo (diámetros de agujeros, ancho de la pieza, etc.).
- Cotas de situación (s): Son las que concretan la posición de los elementos de la pieza.




  • Reglas básicas de acotación

- Colóquense las cotas entre las vistas siempre que sea posible


  • Las acotaciones se deben colocar en orden de menor a mayor, donde la cota menor debe ser lamas cercana al objeto.

  • Colóquense las cotas cerca de la vista que muestre mejor la característica del objeto. Es valido apuntar desde afuera hacia adentro del detalle (cotas de 15).
  • En los dibujos grandes es valido colocar cotas sobre las vistas para apreciar mejor el detalle
  • No se debe repetir la acotación de un mismo detalle en alguna otra vista. No debe confundirse cuando se repite  una acotación del mismo detalle, a cuando se repite simplemente una medida; una pieza puede tener muchos detalles que midan lo mismo; sin embargo son detalles diferentes y, por lo tanto hay que acotar cada uno de ellos; en el ejemplo vemos una medida de profundidad igual a l altura que si debe acotarse y, por el contrario vemos una altura que se repite y hay que eliminar.
  • En espacios limitados se puede utilizar un pequeño círculo como punto, en lugar de flechas para ahorrar espacio.


  • Acotación de ángulos: Los ángulos se pueden acotar dando su medida en grados minutos y segundos, o mediante las dimensiones que limitan su inicio y final.


  • La acotación de radios se efectúa mediante una línea de cota que sale del centro del arco y termina con una flecha sobre este. También es posible acotar por fuera; siempre en radio la letra R debe preceder a la cota.

  • Acotación de diámetros: Para representar un diámetro mediante una línea indicadora, se utiliza la abreviación DIA, o el símbolo mostrado anteriormente, cuando se acota un diámetro mediante una línea de cota en una vista circular, o en una vista adyacente a una circular, se puede omitir el símbolo de diámetro o la abreviación


  • Acotaciones de localización: Este tipo de acotaciones se usan para ubicar figuras geométricas con respecto a otras, después de haber dado las acotaciones de tamaño de dichas formas. Principalmente se utilizan en la ubicación de centros de agujeros


  • VALOR DE LA COTA
La cifra que indica el valor acotado deberá colocarse como se indican en las figuras.






  • CONVENCIONES GENERALES SOBRE ACOTACION
